Onduleur - CA 220 - 230 - 240 - 380 - 400 - 415 V - 20 kW - triphasé - 9 Ah - RS-232, USB (BA02AB206A01000000)

Fiche technique

Général : Description du produit

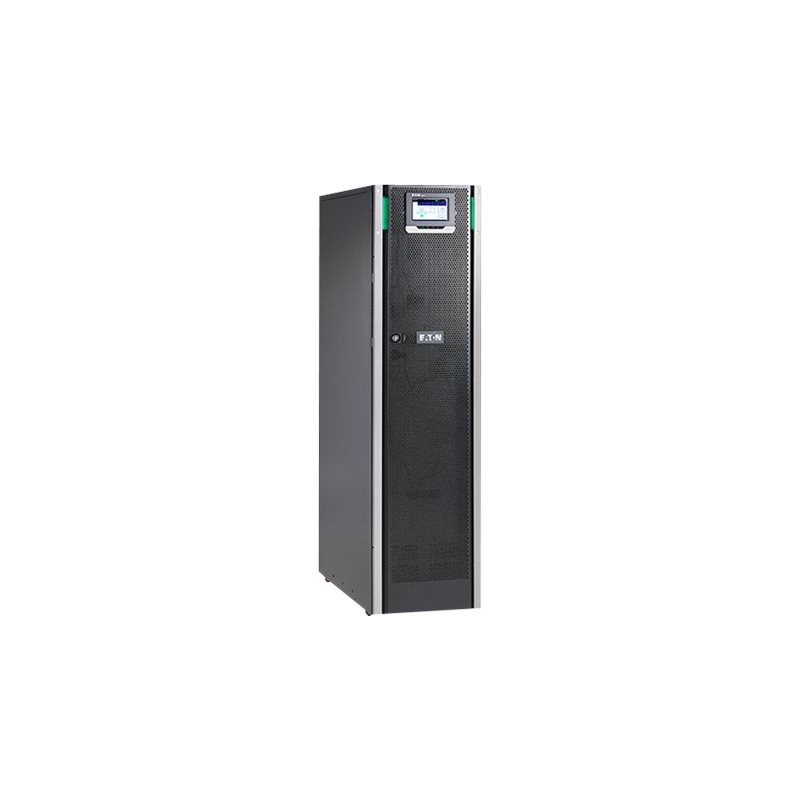

Eaton 93PS - onduleur - 20 kW

Général : Type de périphérique

Onduleur - externe

Général : Dimensions (LxPxH)

33.5 cm x 75 cm x 130 cm

Général : Réseaux

RS-232, USB

Général : Garantie du fabricant

1 an de garantie

Extension/connectivité : Logements d'extension

2 Logement pour extension

Extension/connectivité : Interfaces

1 x gestion (USB) - USB 4 broches type B ¦ 1 x EPO (emergency power off) ¦ 1 x USB - USB de type A 4 broches ¦ 1 x gestion (RS-232) - D-Sub (DB-9) 9 broches

Garantie du fabricant : Service et maintenance

Garantie limitée - 1 an

Divers : Normes de conformité

IEC 62040-3, IEC 62040-2, IP20, Directive 2002/95/EC, IEC 62040-1, WEEE 2002/96/EC

Logiciels / Configuration requise : Logiciel(s) inclus

Intelligent Power Manager

Caractéristiques d'environnement : Température minimale de fonctionnement

0 °C

Caractéristiques d'environnement : Température maximale de fonctionnement

40 °C

Caractéristiques d'environnement : Taux d'humidité en fonctionnement

5 - 95 % (sans condensation)

Dimensions et poids : Profondeur

75 cm

Caractéristiques d'environnement : Niveau sonore

60 dBA

Dimensions et poids : Hauteur

130 cm

Dimensions et poids : Largeur

33.5 cm

Dimensions et poids (emballé) : Hauteur emballée

146 cm

Dimensions et poids (emballé) : Largeur emballée

54 cm

Dimensions et poids (emballé) : Profondeur emballée

85.7 cm

Général : Capacité d'alimentation

20 kW

Périphérique d'alimentation : Capacité d'alimentation

20 kW

Général : Batterie

- 9 Ah

Batterie : Capacité

9 Ah

Général : Connecteurs d'entrée

Câble 4 fils (3PH + PEN)

Périphérique d'alimentation : Connecteurs d'entrée

Câble 4 fils (3PH + PEN)

Divers : Fonctions

Prise en charge de la modulation de largeur d'impulsions (PWM), ABM (Advance Battery Management), signal sonore, commutateur de dérivation statique intégré, Soft Start Technology (SST), écran LCD tactile, redresseur IGBT, Eaton Hot Sync

Périphérique d'alimentation : Tension d'entrée

CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V

Général : Tension d'entrée

CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V

Général : Connecteurs de sortie

1 x câble 4 fils (3PH + PEN)

Périphérique d'alimentation : Détails sur les connecteurs de sortie

1 x câble 4 fils (3PH + PEN)

Général : Tension de sortie

CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V

Périphérique d'alimentation : Tension de sortie

CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz

Réseaux : Interface de gestion à distance

RS-232, USB

Périphérique d'alimentation : Technologie d'alimentation sans interruption (UPS - Uninterrupted Power Supply)

On-line

Périphérique d'alimentation : Facteur d'alimentation

0.99

Périphérique d'alimentation : Fréquence requise

40 - 72 Hz

Périphérique d'alimentation : Fréquence fournie

50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz

Général : Câblage d'entrée

Triphasé

Périphérique d'alimentation : Câblage d'entrée

Triphasé

Général : Nombre de batteries

2 séries de batteries

Batterie : Quantité

2 séries de batteries

Périphérique d'alimentation : Efficacité

96%

Périphérique d'alimentation : Marge de variation de la tension d'entrée

+ 10% / - 15%

Périphérique d'alimentation : Distorsion harmonique totale (THD)

4 %

Références spécifiques

UPC

643002822577

EAN-13

6430028225774

MPN

BA02AB206A01000000
