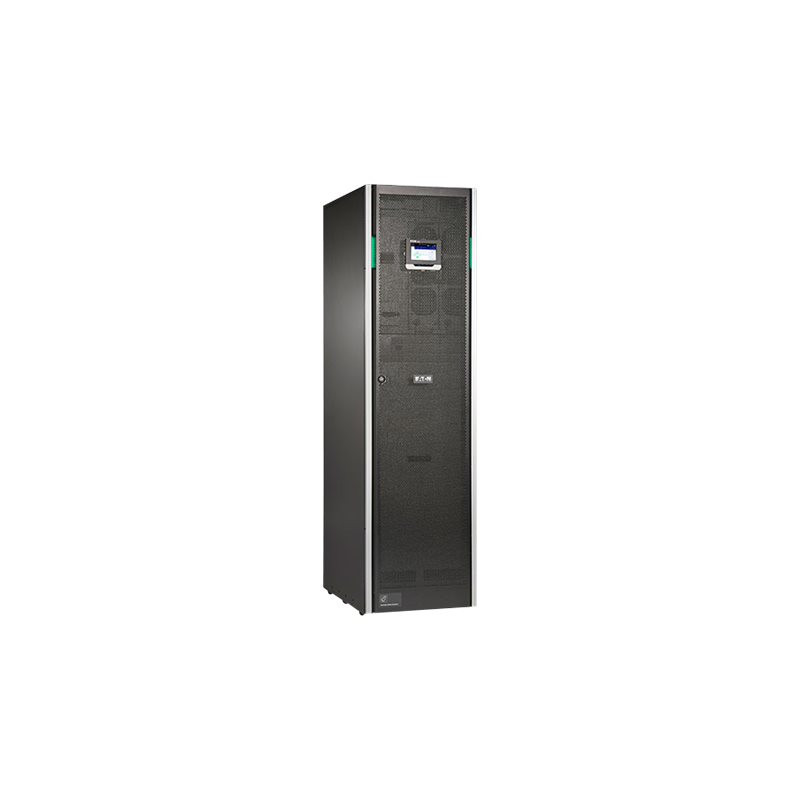

Onduleur - CA 220 - 230 - 240 - 380 - 400 - 415 V - 40 kW - triphasé - RS-232, USB (BD04A0206A01000000)

Fiche technique

Général : Description du produit

Eaton 93PS - onduleur - 40 kW

Général : Type de périphérique

Onduleur - externe

Général : Dimensions (LxPxH)

48 cm x 75 cm x 175 cm

Général : Réseaux

RS-232, USB

Général : Garantie du fabricant

1 an de garantie

Extension/connectivité : Logements d'extension

2 Logement pour extension

Extension/connectivité : Interfaces

1 x gestion (USB) - USB 4 broches type B ¦ 1 x EPO (emergency power off) ¦ 1 x USB - USB de type A 4 broches ¦ 1 x gestion (RS-232) - D-Sub (DB-9) 9 broches

Garantie du fabricant : Service et maintenance

Garantie limitée - 1 an

Divers : Normes de conformité

IEC 62040-3, IEC 62040-2, IP20, Directive 2002/95/EC, IEC 62040-1, WEEE 2002/96/EC

Logiciels / Configuration requise : Logiciel(s) inclus

Intelligent Power Manager

Caractéristiques d'environnement : Température minimale de fonctionnement

0 °C

Caractéristiques d'environnement : Température maximale de fonctionnement

40 °C

Caractéristiques d'environnement : Taux d'humidité en fonctionnement

5 - 95 % (sans condensation)

Dimensions et poids : Profondeur

75 cm

Caractéristiques d'environnement : Niveau sonore

60 dBA

Dimensions et poids : Hauteur

175 cm

Dimensions et poids : Largeur

48 cm

Dimensions et poids (emballé) : Hauteur emballée

197.5 cm

Dimensions et poids (emballé) : Largeur emballée

75 cm

Dimensions et poids (emballé) : Profondeur emballée

82 cm

Général : Capacité d'alimentation

40 kW

Périphérique d'alimentation : Capacité d'alimentation

40 kW

Général : Batterie

Acide de plomb

Batterie : Technologie

Acide de plomb

Général : Connecteurs d'entrée

Câble 4 fils (3PH + PEN)

Périphérique d'alimentation : Connecteurs d'entrée

Câble 4 fils (3PH + PEN)

Divers : Fonctions

Prise en charge de la modulation de largeur d'impulsions (PWM), ABM (Advance Battery Management), signal sonore, commutateur de dérivation statique intégré, Soft Start Technology (SST), écran LCD tactile, redresseur IGBT

Périphérique d'alimentation : Tension d'entrée

CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V

Général : Tension d'entrée

CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V

Général : Connecteurs de sortie

1 x câble 4 fils (3PH + PEN)

Périphérique d'alimentation : Détails sur les connecteurs de sortie

1 x câble 4 fils (3PH + PEN)

Général : Tension de sortie

CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V
CA 220 / 230 / 240 / 380 / 400 / 415 V

Périphérique d'alimentation : Tension de sortie

CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz
CA 220 / 230 / 240 / 380 / 400 / 415 V 50 / 60 Hz

Batterie : Tension fournie

12 V

Réseaux : Interface de gestion à distance

RS-232, USB

Périphérique d'alimentation : Technologie d'alimentation sans interruption (UPS - Uninterrupted Power Supply)

On-line

Périphérique d'alimentation : Facteur d'alimentation

0.99

Périphérique d'alimentation : Fréquence requise

40 - 72 Hz

Périphérique d'alimentation : Fréquence fournie

50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz

Périphérique d'alimentation : Intervalle de tensions d'entrée

CA 187 - 276 V

Général : Câblage d'entrée

Triphasé

Périphérique d'alimentation : Câblage d'entrée

Triphasé

Général : Nombre de batteries

32

Batterie : Quantité

32

Périphérique d'alimentation : Efficacité

96%

Périphérique d'alimentation : Distorsion harmonique totale (THD)

3 %

Références spécifiques

MPN

BD04A0206A01000000
